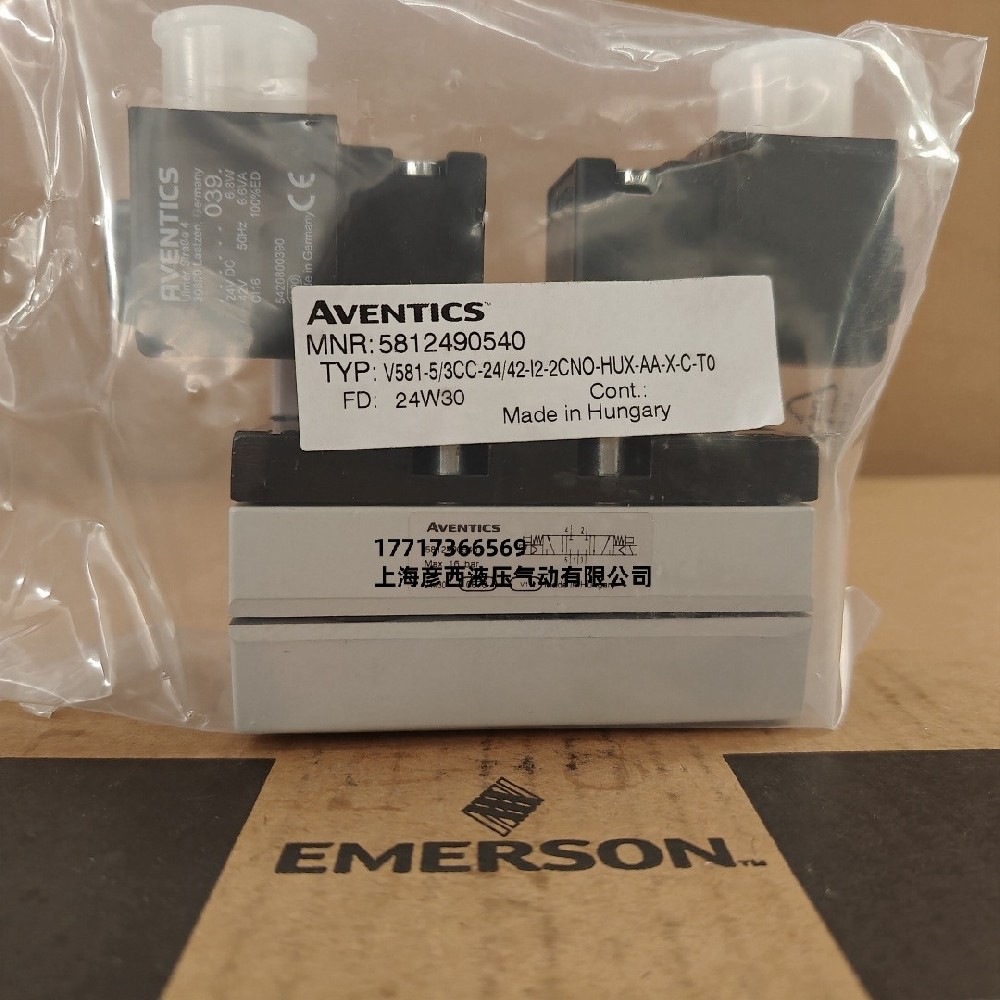

AVENTICS 三位五通換向閥 5812490540

規格

操作電子

額定流量Qn2100 l/min

換向原理5/3，中位封閉

結構中位封閉

壓縮空氣 接口 出口按照標準ISO 5599-1制造的接地板

最小運行壓力3 bar

最大運行壓力16 bar

工作電壓DC24 V

工作電壓 AC42 V

電壓偏差 DC-10% / +10%

電壓偏差AC 50 Hz-10% / +10%

手動控制裝置按鈕式

電氣連接 類型多芯插頭

電氣連接 尺寸EN 175301-803, A型

密封原理軟密封

先導內部

標準ISO 5599-1

預控閥的寬度30x22 mm CNOMO

閥門結構形式滑閥

組合原理?（閉鎖原理）單重底板原理

連接類型底板連接

壓縮空氣 接口 人口按照標準ISO 5599-1制造的接地板

壓縮空氣連接 排氣按照標準ISO 5599-1制造的接地板

壓縮空氣連接 先導 排氣M5

功率 消耗 DC6.7 W

5812400000 VALVE BODY V581-5/3CC-I2-A-X

5812420000 V581-5/3CC-NONE-I2-2P22-HBX-PA-X-C-T0

5812420100 V581-5/3CC-024DC-I2-2P22-HBX-PA-X-C-T0

5812420110 V581-5/3CC-024DC-I2-2P22-HB1-PA-X-C-T0

5812420120 V581-5/3CC-024DC-I2-2P22-HB2-PA-X-C-T0

5812420200 V581-5/3CC-024AC-I2-2P22-HBX-PA-X-C-T0

5812420210 V581-5/3CC-024AC-I2-2P22-HB1-PA-X-C-T0

5812420220 V581-5/3CC-024AC-I2-2P22-HB2-PA-X-C-T0

5812420300 V581-5/3CC-110AC-I2-2P22-HBX-PA-X-C-T0

5812420310 V581-5/3CC-110AC-I2-2P22-HB1-PA-X-C-T0

5812420320 V581-5/3CC-110AC-I2-2P22-HB2-PA-X-C-T0

5812420400 V581-5/3CC-230AC-I2-2P22-HBX-PA-X-C-T0

5812420410 V581-5/3CC-230AC-I2-2P22-HB1-PA-X-C-T0

5812420420 V581-5/3CC-230AC-I2-2P22-HB2-PA-X-C-T0

5812420500 V581-5/3CC-012DC-I2-2P22-HBX-PA-X-C-T0

5812420600 V581-5/3CC-048DC-I2-2P22-HBX-PA-X-C-T0

5812421000 V581-5/3CC-NONE-I2-2P22-HBX-PA-X-C-T1

5812421100 V581-5/3CC-024DC-I2-2P22-HBX-PA-X-C-T1

5812421110 V581-5/3CC-024DC-I2-2P22-HB1-PA-X-C-T1

5812421120 V581-5/3CC-024DC-I2-2P22-HB2-PA-X-C-T1

5812421200 V581-5/3CC-024AC-I2-2P22-HBX-PA-X-C-T1

5812421300 V581-5/3CC-110AC-I2-2P22-HBX-PA-X-C-T1

5812421310 V581-5/3CC-110AC-I2-2P22-HB1-PA-X-C-T1

5812421320 V581-5/3CC-110AC-I2-2P22-HB2-PA-X-C-T1

5812421400 V581-5/3CC-230AC-I2-2P22-HBX-PA-X-C-T1

5812421410 V581-5/3CC-230AC-I2-2P22-HB1-PA-X-C-T1

5812421420 V581-5/3CC-230AC-I2-2P22-HB2-PA-X-C-T1

5812421500 V581-5/3CC-012DC-I2-2P22-HBX-PA-X-C-T1

5812421600 V581-5/3CC-048DC-I2-2P22-HBX-PA-X-C-T1

5812422000 V581-5/3CC-NONE-I2-2P22-HBX-PA-X-S-T0

5812422100 V581-5/3CC-024DC-I2-2P22-HBX-PA-X-S-T0

5812422200 V581-5/3CC-024AC-I2-2P22-HBX-PA-X-S-T0

5812422300 V581-5/3CC-110AC-I2-2P22-HBX-PA-X-S-T0

5812422400 V581-5/3CC-230AC-I2-2P22-HBX-PA-X-S-T0

5812422500 V581-5/3CC-012DC-I2-2P22-HBX-PA-X-S-T0

5812422600 V581-5/3CC-048DC-I2-2P22-HBX-PA-X-S-T0

5812423000 V581-5/3CC-NONE-I2-2P22-HBX-PA-X-S-T1

5812423100 V581-5/3CC-024DC-I2-2P22-HBX-PA-X-S-T1

5812423200 V581-5/3CC-024AC-I2-2P22-HBX-PA-X-S-T1

5812423300 V581-5/3CC-110AC-I2-2P22-HBX-PA-X-S-T1

5812423400 V581-5/3CC-230AC-I2-2P22-HBX-PA-X-S-T1

5812423500 V581-5/3CC-012DC-I2-2P22-HBX-PA-X-S-T1

5812423600 V581-5/3CC-048DC-I2-2P22-HBX-PA-X-S-T1

5812430000 V581-5/3CC-I2-AIR-AA-X-T0

5812431000 V581-5/3CC-I2-AIR-AA-X-T1

5812460000 V581-5/3CC-NONE-I2-2P22-LBX-PA-X-C-T0

5812460100 V581-5/3CC-024DC-I2-2P22-LBX-PA-X-C-T0

5812460120 V581-5/3CC-024DC-I2-2P22-LB2-PA-X-C-T0

5812460130 V581-5/3CC-024DC-I2-2P15-LUA-PP-X-C-T0

5812460160 V581-5/3CC-024DC-I2-2P15-LUD-PP-X-C-T0

5812461000 V581-5/3CC-NONE-I2-2P22-LBX-PA-X-C-T1

5812461100 V581-5/3CC-024DC-I2-2P22-LBX-PA-X-C-T1

5812461110 V581-5/3CC-024DC-I2-2P22-LB1-PA-X-C-T1

5812461120 V581-5/3CC-024DC-I2-2P22-LB2-PA-X-C-T1

5812461130 V581-5/3CC-024DC-I2-2P15-LUA-PP-X-C-T1

5812461160 V581-5/3CC-024DC-I2-2P15-LUD-PP-X-C-T1

5812462130 V581-5/3CC-024DC-I2-2P15-LUA-PP-X-S-T0

5812462160 V581-5/3CC-024DC-I2-2P15-LUD-PP-X-S-T0

5812463130 V581-5/3CC-024DC-I2-2P15-LUA-PP-X-S-T1

5812463160 V581-5/3CC-024DC-I2-2P15-LUD-PP-X-S-T1

5812480000 V581-5/3CC-I2-2CNA-AA-X-C-T0

5812481000 V581-5/3CC-I2-2CNA-AA-X-C-T1

5812490000 V581-5/3CC-NONE-I2-2CNH-HBX-AA-X-C-T0

5812490050 V581-5/3CC-NONE-I2-2CNO-LBX-AA-X-C-T0

5812490100 V581-5/3CC-024DC-I2-2CNH-HBX-AA-X-C-T0

5812490190 V581-5/3CC-024DC-I2-2CNF-HUX-AA-X-C-T0

5812490350 V581-5/3CC-110AC-I2-2CNO-LBX-AA-X-C-T0

5812490430 V581-5/3CC-230AC-I2-2CNO-HNX-AA-X-C-T0

5812490440 V581-5/3CC-230AC-I2-2CNO-HUX-AA-X-C-T0

5812490450 V581-5/3CC-230AC-I2-2CNO-LBX-AA-X-C-T0

5812490530 V581-5/3CC-024DC-I2-2CNO-HNX-AA-X-C-T0

5812490540 V581-5/3CC-24/42-I2-2CNO-HUX-AA-X-C-T0

5812490650 V581-5/3CC-024DC-I2-2CNO-LBX-AA-X-C-T0

5812491190 V581-5/3CC-024DC-I2-2CNF-HUX-AA-X-C-T1

5812491430 V581-5/3CC-230AC-I2-2CNO-HNX-AA-X-C-T1

5812491440 V581-5/3CC-230AC-I2-2CNO-HUX-AA-X-C-T1

5812491450 V581-5/3CC-230AC-I2-2CNO-LBX-AA-X-C-T1

5812491530 V581-5/3CC-024DC-I2-2CNO-HNX-AA-X-C-T1

5812491540 V581-5/3CC-24/42-I2-2CNO-HUX-AA-X-C-T1

5812491650 V581-5/3CC-024DC-I2-2CNO-LBX-AA-X-C-T1

5812492050 V581-5/3CC-NONE-I2-2CNO-LBX-AA-X-S-T0

5812492190 V581-5/3CC-024DC-I2-2CNF-HUX-AA-X-S-T0

5812492430 V581-5/3CC-230AC-I2-2CNO-HNX-AA-X-S-T0

5812492440 V581-5/3CC-230AC-I2-2CNO-HUX-AA-X-S-T0

5812492450 V581-5/3CC-230AC-I2-2CNO-LBX-AA-X-S-T0

5812492530 V581-5/3CC-024DC-I2-2CNO-HNX-AA-X-S-T0

5812492540 V581-5/3CC-24/42-I2-2CNO-HUX-AA-X-S-T0

5812492650 V581-5/3CC-024DC-I2-2CNO-LBX-AA-X-S-T0

5812493190 V581-5/3CC-024DC-I2-2CNF-HUX-AA-X-S-T1

5812493430 V581-5/3CC-230AC-I2-2CNO-HNX-AA-X-S-T1

5812493440 V581-5/3CC-230AC-I2-2CNO-HUX-AA-X-S-T1

5812493450 V581-5/3CC-230AC-I2-2CNO-LBX-AA-X-S-T1

5812493530 V581-5/3CC-024DC-I2-2CNO-HNX-AA-X-S-T1

5812493540 V581-5/3CC-24/42-I2-2CNO-HUX-AA-X-S-T1

5812493650 V581-5/3CC-024DC-I2-2CNO-LBX-AA-X-S-T1
