上海彥西液壓氣動有限公司銷售德國安沃馳AVENTICS全系列產品，庫存多，價格優，歡迎咨詢。

AVENTICS 標準-噴霧潤滑器 0821301541

產品描述

NL4-LBS-G034-PBS-ON

規格

組成部分油霧器

氣杯PC材質的容器，配有金屬材質的保護籃

壓縮空氣連接G 3/4

額定流量Qn6000 l/min

安裝位置垂直

最小運行壓力0.5 bar

最大運行壓力16 bar

最低環境溫度-10 °C

最高環境溫度60 °C

介質壓縮空氣, 中性氣體

加油方式手動加油

油霧器的集水杯容積125 cm3

防護罩帶有保護杯

加油速度為每分鐘1000升1-2 滴

功能油霧潤滑器

功能可以組裝成塊

重量0.776 kg

材料：外殼壓鑄鋅

材料 正面板丙烯腈合成材料

密封件材料丙烯樹膠

材料 螺紋管套壓鑄鋅

材料 氣杯聚碳酸酯

材料 防護罩鋼

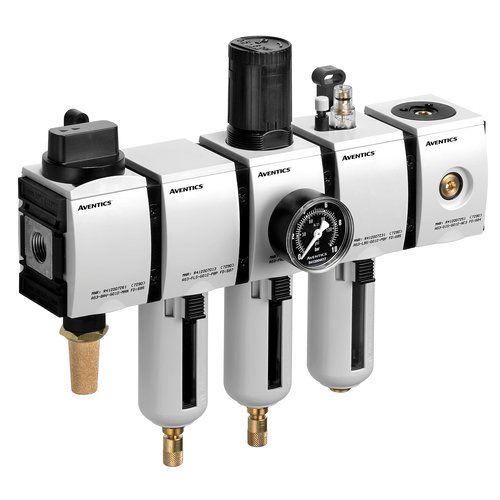

氣源處理元件是用于對壓縮空氣進行處理，以滿足各類氣動設備對壓縮空氣質量要求的裝置，通常由空氣過濾器、減壓閥和油霧器三個主要部分構成。

組成部分及工作原理

空氣過濾器

結構：主要由進氣口、導流板、濾芯、排水裝置和出氣口等部分組成。

工作原理：當壓縮空氣從進氣口進入過濾器后，導流板使空氣產生強烈旋轉，利用離心力將大顆粒固體雜質和液態水滴甩向過濾器杯內壁，在重力作用下雜質和水滴沉降至底部。經過初步離心分離的壓縮空氣再流向濾芯，濾芯采用特定孔徑的過濾材料阻擋直徑大于其孔徑的非氣態雜質，進一步凈化壓縮空氣，最后清潔壓縮空氣從出氣口流出。

工業元件氣源處理元件空氣過濾器

減壓閥

結構：由進氣口、出氣口、壓力調節旋鈕、彈簧、閥芯、閥座、反饋氣口和放氣口等部分組成。

工作原理：基于力的平衡和反饋調節機制，轉動壓力調節旋鈕壓縮彈簧，閥桿在彈簧力作用下向下移動，使閥芯與閥座之間的通道打開，壓縮空氣從一次側流向二次側。隨著二次側壓力上升，高壓空氣從反饋氣口流向隔膜組件，當二次側壓力大于設定的彈簧力時，隔膜打開，高壓氣體從放氣口排出，二次側氣壓下降。當二次側氣路中的壓力值達到設定值時，隔膜自動關閉，閥芯與閥座之間保持一定開度，使壓縮空氣以穩定的壓力持續從一次側流向二次側。

工業元件 氣源處理元件減壓閥

油霧器

結構：主要由進氣口、油杯、吸管、噴嘴、視油器和出氣口等部分組成。

工作原理：基于文丘里效應和霧化原理，凈化且穩壓后的壓縮空氣從進氣口進入油霧器后，在油杯與視油器之間形成壓力差，使油杯中的潤滑油經吸管上升到達噴嘴位置。高速流動的壓縮空氣通過噴嘴時形成低壓區域，周圍的空氣（包括攜帶的潤滑油）被吸入低壓區域并與高速氣流混合，潤滑油被擊碎并霧化成微小油滴，隨壓縮空氣從出氣口流出。

工業元件 氣源處理元件油霧器

作用

過濾雜質：空氣過濾器可去除壓縮空氣中的固體雜質、液態水等污染物，防止這些雜質進入氣動設備，避免造成設備磨損、堵塞或故障，延長設備使用壽命。

穩定壓力：減壓閥能夠?qū)碜钥諝鈮嚎s機的不穩定高壓氣源轉換為穩定的低壓氣源輸出，確保氣動系統中的壓力穩定，滿足各類氣動設備對壓力穩定性的要求，使設備動作準確、可靠。

提供潤滑：油霧器將潤滑油霧化并混入壓縮空氣中，為氣動設備的運動部件，如氣缸的活塞與缸壁、氣動馬達的轉軸與軸承等提供潤滑，降低摩擦系數，減少磨損，緩沖沖擊以及防止銹蝕，提高設備的運行效率和可靠性。
